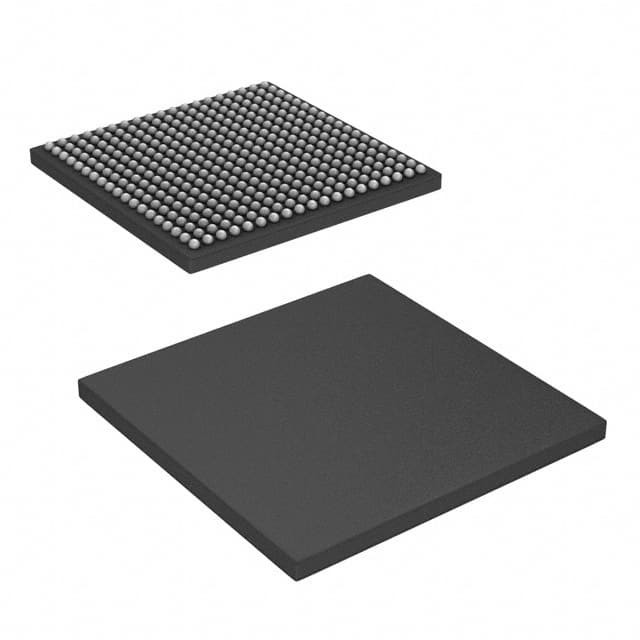

OMAPL138EZWTD4/NFBGA-361/процессоры цифрового сигнала & регуляторы - DSP, DSC
Процессор OMAP-L138 C6000 DSP+ARM маломощный процессор применений основанный на ARM926EJ-S и ядре C674x DSP. Этот процессор обеспечивает значительно более низкую силу чем другие члены платформы TMS320C6000™ DSPs.
Прибор позволяет первоначальные производители оборудования (OEM) и изготовители оригинального дизайна (ODMs) быстро принести для того чтобы выйти приборы вышед на рынок на рынок с крепкими операционными системами, богатыми пользовательскими интерфейсами, и высоким представлением процессора через максимальную гибкость полностью интегрированного, смешанного решения процессора.
Архитектура двойн-ядра прибора обеспечивает преимущества как DSP, так и уменьшенных технологий компьютера набора инструкций (RISC), включая высокопроизводительное ядр TMS320C674x DSP и ядр ARM926EJ-S.
ARM926EJ-S трицатидвухразрядное ядр процессора RISC которое выполняет трицатидвухразрядные или шестнадцатиразрядные инструкции и процессы 32-, 16-, или 8-разрядные данные. Ядр использует прокладывать трубопровод так, что все части процессора и запоминающей системы смогут работать непрерывно.
Ядр ARM9 имеет сопроцессор 15 (CP15), модуль защиты, и блоки управления памятью данных и программы (MMUs) с буферами взгляда-в сторону таблицы. Ядр ARM9 имеет отдельные тайники инструкции 16-KB и данных 16-KB. Оба тайника путь 4 ассоциативный с биркой виртуального индекса виртуальной (VIVT). Ядр ARM9 также имеет 8KB RAM (таблицы вектора) и 64KB ROM.
Ядр прибора DSP использует ровную основанную на тайник архитектуру 2. Тайник программы уровня 1 (L1P) 32 - тайник KB сразу составленный карту, и ровный 1 тайник данных (L1D) 32-KB двухстороннее, набор-ассоциативный тайник. Тайник программы уровня 2 (L2P) состоит из области памяти 256-KB которая поделена между программой и космосом данных. Память L2 можно установить как составленные карту память, тайник, или сочетания из 2. Хотя DSP L2 доступно ARM9 и другим хозяев в системе, дополнительное 128KB памяти RAM, который делят доступно для пользы другим хозяев без влияния представления DSP.
Для безопасност-позволенных приборов, ботинок TI основной безопасный позволяет потребителям защитить собственническую интеллектуальную собственность и предотвращает внешние реальности от дорабатывать потребител-разработанные алгоритмы. старт с hardwarebased «корн--доверием,» безопасная подача ботинка обеспечивает известную хорошую отправную точку для исполнения кода. По умолчанию, порт JTAG запирается вниз для предотвращения эмулирования и для того чтобы отлаживать нападения; однако, порт JTAG можно позволить во время безопасного процесса загрузки во время разработки приложений. Шифровать пока сидящ во внешней энергонезависимой памяти, как вспышка или EEPROM, и дешифровываны и удостоверены модули ботинка нагружанный во время безопасного ботинка. Шифрование и расшифровка защищают IP потребителей и позволяют им безопасно настроить систему и начать деятельность прибора с известным, доверенным кодом.
Основной безопасный ботинок использует или SHA-1 или SHA-256, и AES-128 для утверждения изображения ботинка. Основной безопасный ботинок также использует AES-128 для шифрования изображения ботинка. Безопасная подача ботинка использует разнослоистую схему шифрования которая не только защищает процесс загрузки но также предлагает способность безопасно модернизировать ботинок и программный код применения. Шифровальный ключ 128 битов прибор-специфический, известный только к прибору и произведенный используя генератор аттестованный NIST-800-22 произвольно-пронумерованный, использован для защиты ключей шифрования потребителя. Когда обновление необходимо, клиент использует ключи шифрования для создания нового шифровать изображения. После этого прибор может приобрести изображение через внешний интерфейс, как локальные сети, и переписывает существующий код. Для получения более подробной информации на поддержанных признаках безопасности или ботинке TI основном безопасном, см. проводника потребителя безопасностью процессора TMS320C674x/OMAP-L1x.
| Атрибут продукта | Атрибут со значением |
|---|---|
| Texas Instruments | |
| Категория продукта: | Процессоры цифрового сигнала & регуляторы - DSP, DSC |
| DSPs | |
| OMAP-L138 | |
| OMAP | |
| SMD/SMT | |
| NFBGA-361 | |
| ARM926EJ-S, C674x | |
| Ядр 2 | |
| 456 MHz, 456 MHz | |
| 16 кб, кб 32 | |
| 16 кб, кб 32 | |
| кб 32 | |
| кб 8 | |
| 1,3 v | |
| - 40 c | |
| + 105 c | |
| Поднос | |
| Бренд: | Texas Instruments |
| Ширина шины данных: | сдержанное 16, сдержанное 32 |
| Размер ROM данных: | кб 64 |
| Высота: | 0,94 mm |
| Напряжение тока I/O: | 1,8 V, 3,3 V |
| Тип инструкции: | Фиксированный/плавающая запятая |
| Тип интерфейса: | I2C, параллель, SPI, USB |
| Длина: | 13 mm |
| MFLOPS: | 2746 MFLOPS |
| Влага чувствительная: | Да |
| Количество таймеров/счетчиков: | Таймер 3 |
| Серия процессора: | OMAP |
| Тип продукта: | DSP - Процессоры & регуляторы цифрового сигнала |
| Количество пакета фабрики: | 90 |
| Subcategory: | Врезанные процессоры & регуляторы |
| Подача напряжения - Макс: | 1,35 v |
| Подача напряжения - минута: | 1,25 v |
| Таймеры сторожевого пса: | Таймер сторожевого пса |
| Ширина: | 13 mm |
| Вес блока: | 0,027845 oz |
