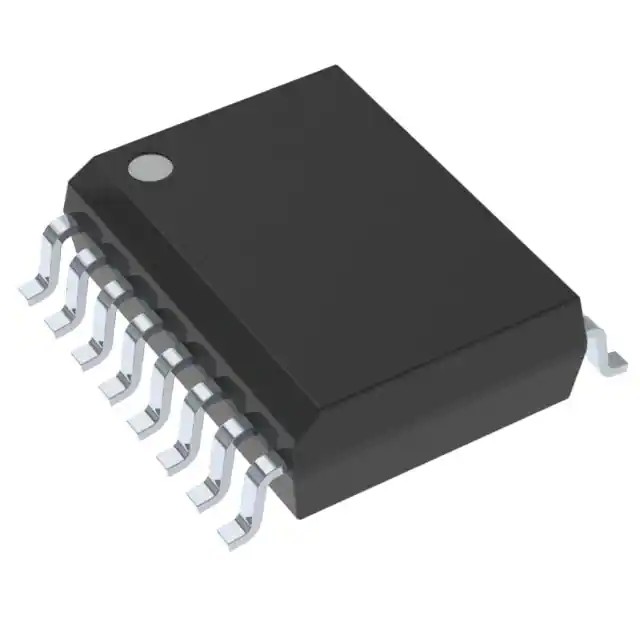

Приемопередатчик автобуса SN74LVC4245ADWR восьмиштырьковый

SN74LVC4245ADWR/автобус Trncvr & 3.3-5V W/3-St Otpt приемопередатчиков автобуса восьмиштырьковый

Это 8-разрядный (восьмиштырьковый) noninverting приемопередатчик автобуса содержит 2 отдельных рельса поставки; Порт b имеет VCCB, которое установило на 3,3 v, и порт имеет VCCA, которое установило на 5 V. Это учитывает перевод от 3.3-V к окружающей среде 5-V, и наоборот.

Прибор SN74LVC4245A конструирован для асинхронного сообщения между шинами данных. Прибор передавает данные от автобуса a к автобусу b или от автобуса b к автобусу a, в зависимости от уровня логики на входном сигнале контроля над направлени (DIR). Выход-позвольте входной сигнал (OE) смогите быть использовано для того чтобы вывести прибор из строя поэтому автобусы эффектно изолированы. Сети контроля (DIR, OE) приведены в действие VCCA.

Терминал прибора SN74LVC4245A вне позволяет дизайнеру переключить к нормальному прибору SN74LVC4245 all-3.3-V или all-5-V 20 терминальному без relayout доски. Дизайнер использует информационные каналы на штыри 2 до 11 и 14-23 из прибора SN74LVC4245A для того чтобы выровнять с обычным „терминалом 245 вне.
